Coronary CT angiography: Diagnostic value and clinical challenges

Akmal Sabarudin · World Journal of Cardiology · 2013 · Zotero itemID=1697

一句话定位：这是一篇按多层螺旋 CT（multislice CT, MSCT）代际脉络梳理冠状动脉 CT 血管成像（coronary CT angiography, CCTA）诊断价值的综述，从 1998 年的 4 层机一路讲到当时的 320 层机与双源系统。它值得读是因为把"诊断精度如何随硬件进步而提高"与"哪些根本性限制至今没被解决"放在同一个框架里讲清楚——尤其是时间分辨率不足与严重钙化造成的假阳性这两个顽固短板。

研究背景

冠心病的影像诊断长期依赖有创性冠状动脉造影（invasive coronary angiography, ICA），后者空间分辨率极高，但费用、创伤与风险使其不适合作为筛查工具。1998 年起 MSCT 从 4 层逐步发展到 16 层、64 层乃至 256 层与 320 层系统，探测器尺寸缩小、机架转速加快，使冠状动脉这种细小、随心跳不停运动的血管结构变得可以成像。与此同时，重建算法的进步带来了多平面重建、最大密度投影、曲面重建与容积渲染等三维后处理手段，让 CCTA 逐步进入日常临床。

但综述要回答的问题不止于"好用不好用"：CCTA 对不同代际设备的诊断精度（灵敏度、特异度、阴性预测值）究竟各是多少？硬件进步（尤其是时间分辨率）是否真正解决了运动伪影与钙化两大难题？CCTA 在冠心病（coronary artery disease, CAD）的不同验前概率人群中应当扮演什么角色？当时的文献中这些答案散落在大量单中心与多中心研究里，按设备代际归位并与金标准对照的整理，正是这篇文章的立足点。

研究思路

作者的总体策略是"硬件代际—诊断性能—临床角色"三层递进。先按时间线介绍每一代 MSCT 的硬件参数（探测器排布、机架旋转时间、z 轴覆盖、螺距），因为空间与时间分辨率决定了 CCTA 的诊断上限；再汇总各代设备对照 ICA 的诊断精度数据，按回顾性心电门控与前瞻性心电触发两条技术路线分开陈述；随后专章讨论伪影、心率、时间分辨率、严重钙化四大限制，最后讨论预后价值与转诊策略。这样安排的逻辑是：读懂硬件才能读懂精度数字的边界条件，读懂限制才能理解为什么同一项检查在不同人群中价值迥异。

方法

作为综述，本文没有自己的被试或扫描数据，其"方法"是对文献的系统性整理：以不同代际 MSCT（4 层、16 层、64 层、双源、128/256 层、320 层）为组织框架，汇总各研究以 ICA 为参考标准的诊断精度，并纳入两篇针对 320 层 CCTA 的系统综述与 meta 分析、若干多中心试验（如 ACCURACY、ROMICAT、CONFIRM 注册研究）的证据。诊断精度的核心指标为灵敏度（sensitivity）、特异度（specificity）与阴性预测值（negative predictive value, NPV）。需要注意的是，文中部分数字的引文编号与叙述存在 PDF 文本层的错位，个别句子（如预防性心电触发的灵敏度区间）对应的具体原始研究在文中未详述，读者引用时应回查原文参考文献。

主要结果

  1. 硬件代际演进直接改写诊断精度。4 层机（1998 年，时间分辨率 250 ms，屏气需 30–40 s）不可评估节段可超过 20%；16 层机（2002 年）将 z 轴覆盖从 4 mm×1.0 mm 扩至 16 mm×0.75 mm，显著缩短屏气、减少运动伪影；64 层机（机架旋转 0.33 s）把扫描时间压到 15 s 以内，即便有钙化斑块也能获得高诊断精度。回顾性 ECG 门控 CCTA 的总体灵敏度为 86%–99%、特异度 89%–100%（Fig. 1 为 64 层机的三维容积渲染示例）。

  2. 双源与宽探测器把时间分辨率推到新高度。2008 年底发布的二代双源 MSCT（Siemens Somatom Definition FLASH）由两个 64 排探测器单元构成，360° 旋转 280 ms，双球管同时采数据时时间分辨率约 75 ms，螺距最高可达 3.4，可在约 270 ms 内完成全心脏前瞻性触发扫描。补注'（Alkadhi 等，128 层双源高螺距模式）'以明确归属；128 层双源为 93%/94%/97%；前瞻性 ECG 触发技术整体报告灵敏度 93.7%–100%、特异度 82.7%–97%、NPV 95%–98%（Fig. 2 为双源系统示例，Fig. 3 为前瞻性触发所见混合斑块与钙化斑块）。

  3. 320 层机的卖点是单心动周期全心覆盖，但精度并未超越前代。Toshiba Aquilion One 拥有 0.5 mm×320 排、16 cm z 轴覆盖，可在单个 R-R 间期的舒张期内完成全心脏三维容积成像；320 层 CCTA 的 NPV 接近 100%，被定位为排除冠脉狭窄的可靠工具，对房颤等高心率患者也显示出潜力（Fig. 4）。但作者强调，由于时间分辨率约 175 ms 的限制，对判定 ≥50% 狭窄而言，320 层的诊断性能与 64 层、128 层相当。

  4. 两大顽固限制：运动伪影与钙化。阶梯状伪影（stair-step artifact）最常见，多见于心率快、心率变异大或有早搏/房颤的患者，可通过舒张中晚期（R-R 间期 60%–70%）重建或收缩末期（25%–35%）重建部分缓解（Fig. 5 为运动伪影致血管边缘模糊的示例）。严重钙化因线束硬化与晕开效应（blooming）高估狭窄程度，成为假阳性的主要来源：Brodoefel 等报告 100 个（8.1%）节段因钙化无法诊断，多项研究提示图像质量阈值大约在 Agatston 钙化积分 400 附近，积分 >400 时特异度显著下降；但 Stolzmann 等在 CAC 中位积分 >316 的患者中仍得到 98%/99% 的灵敏度/特异度。空间分辨率上，最新机型为 0.4–0.5 mm，仍不及 ICA 的 0.1–0.2 mm。

  5. 预后价值与合理转诊。CCTA 能检出非阻塞性、非钙化斑块及正性重构斑块，提供超出临床危险评分的预后信息：ROMICAT 试验 2 年随访（333 例急性胸痛患者、平均随访 23 个月）显示无 CAD 者有 2 年无心脏事件"保修期"；CONFIRM 国际多中心注册研究（20299 例）进一步确认节段斑块负荷的预测价值超越狭窄程度。转诊策略上，CCTA 先行是验前概率较低人群（CAD 患病率 <85%）中比 ICA 更经济的"守门人"策略，而对症状明显或高验前概率人群价值有限——这类患者即使 CCTA 阴性也多半会被送去 ICA。

图注解读

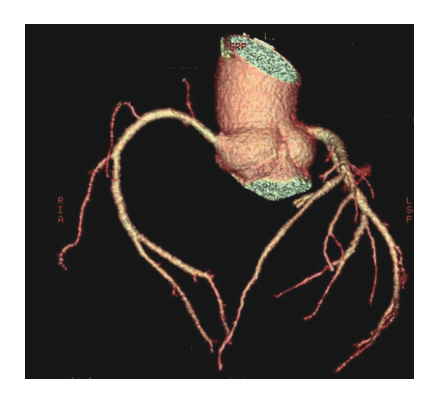

图 1 · 64 层机的三维血管渲染

原文图注：Figure 1 Three-dimensional volume rendering image acquired with 64-slice coronary computed tomography angiography demonstrates right and left coronary arteries without lumen stenosis.

64 层 CCTA 获得的右冠与左冠三维容积渲染图，管腔无狭窄。作为"正常阴性"示例，它支撑的是第一代进入临床实用阶段的设备已经具备可靠显示主要冠脉及其分支的能力——对应"硬件代际演进改写诊断精度"的起点。

Figure 1

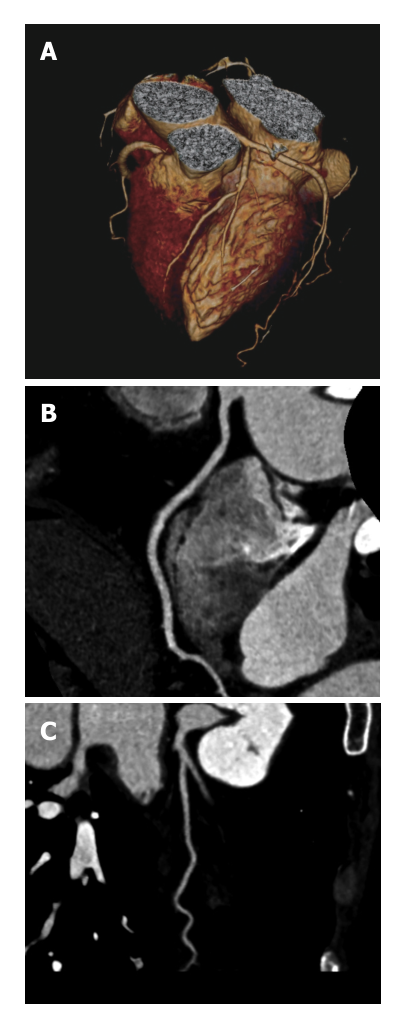

图 2 · 双源系统的成像质量

原文图注：Figure 2 New-generation dual-source multislice computed tomography. A: 3D volume rendering image acquired with dual-source coronary computed tomography angiography shows excellent visualisation of normal left coronary artery and its side branches; B, C: Curved planar reformation clearly shows the anatomical structure of right and left coronary arteries.

A 为双源 CCTA 的三维容积渲染，显示正常左冠及其分支；B、C 为曲面重建，清晰展示左右冠脉的解剖走行。这张图展示的是时间分辨率约 75 ms 的二代双源系统的图像质量，对应主要结果第 2 条——双源系统把心率对图像的干扰大幅压缩。

Figure 2

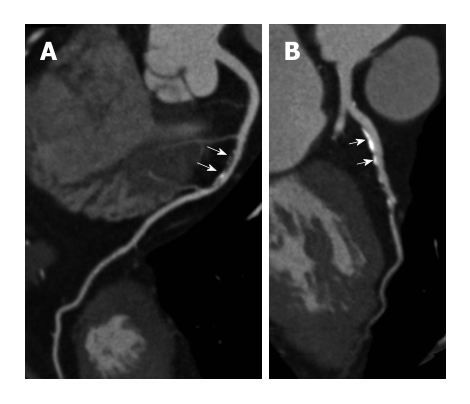

图 3 · 前瞻性 ECG 触发下的斑块检出

原文图注：Figure 3 Electrocardiogram-triggered coronary computed tomography angiography. Prospectively ECG-triggered coronary computed tomography angiography shows a mixed plaque at the mid-segment of right coronary artery (A, arrows), and calcified plaques at the proximal segment of left anterior descending branch (B, arrows). ECG: Electrocardiogram.

前瞻性 ECG 触发扫描的示例：A 箭头示右冠中段混合斑块，B 箭头示左前降支近段钙化斑块。它支撑前瞻性触发技术灵敏度 93.7%–100% 的诊断能力陈述，同时也直观呈现了斑块的两类形态——混合斑块与纯钙化斑块，为后面"钙化致假阳性"的讨论埋下伏笔。

Figure 3

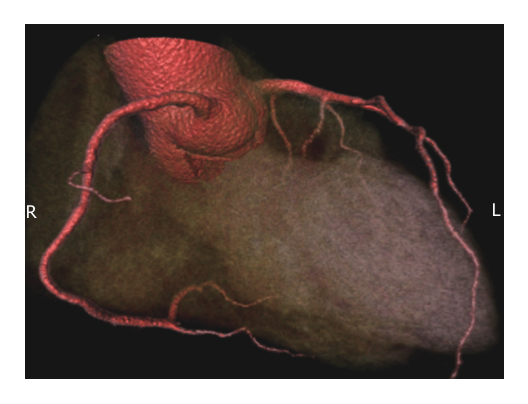

图 4 · 320 层机单心动周期成像

原文图注：Figure 4 3D volume rendering image acquired with 320-slice coronary computed tomography angiography in a single heartbeat shows excellent visualisation of coronary arteries and side branches without artifacts.

320 层 CCTA 在单个心跳内完成的血管三维渲染，冠脉及分支显示清晰、无伪影。这是"单 R-R 间期舒张期全心容积成像"这一 320 层机核心卖点的图像证据，对应主要结果第 3 条中该技术对房颤等高心率患者的潜在优势。

Figure 4

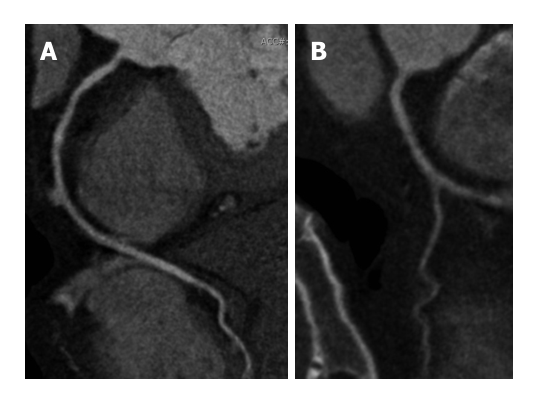

图 5 · 运动伪影的典型表现

原文图注：Figure 5 Prospectively electrocardiogram-triggered coronary computed tomography angiography and coronary arteries. Prospectively ECG-triggered coronary computed tomography angiography curved planar reformatted images show right (A) and left (B) coronary arteries with blurred borders due to motion artifacts. ECG: Electrocardiogram.

前瞻性触发的曲面重建图像：右冠（A）与左冠（B）因运动伪影而边缘模糊。与图 4 的"无伪影"形成对照，这张图是"时间分辨率仍不及 ICA"这一限制的直接视觉证据——即硬件进步无法完全替代心率控制（β 受体阻滞剂等）的原因。

Figure 5

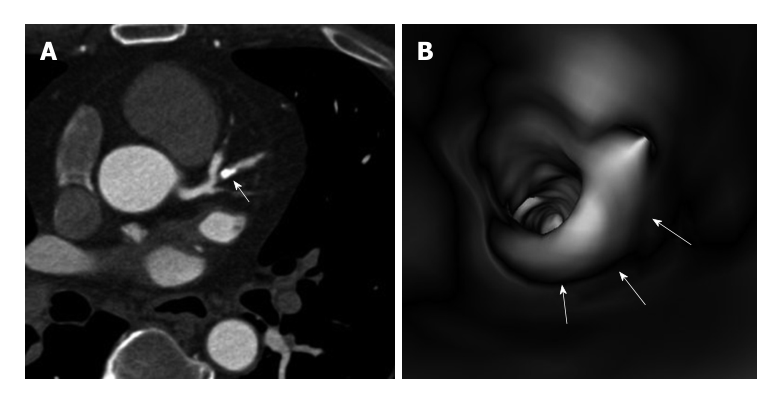

图 6 · 钙化斑块的高估陷阱

原文图注：Figure 6 A severely calcified plaque is present in the left coronary artery (ramus intermedius) (A, arrow), with impression of more than 90% lumen steno­sis on a 2D axial image. Corresponding 3D virtual endoscopy views shows the intraluminal protrusion sign due to presence of plaque (B, arrows), but with less than 60% lumen stenosis.

左冠中间支严重钙化斑块：2D 轴位图上呈">90% 狭窄"的印象，而同一斑块的三维虚拟内镜视图显示腔内突出征，实际狭窄 <60%。这是全文最重要的一张教学图——直观演示晕开效应如何把钙化斑块"渲染"成重度狭窄，正是 CCTA 高假阳性率的核心机制，支撑主要结果第 4 条。

Figure 6

讨论

作者的结论是审慎的：CCTA 是心脏影像中发展最快的成像手段，诊断价值高、NPV 逼近 100%，且能提供超出传统危险因素的预后增量，但"时间分辨率仍劣于 ICA（75 ms 对 10 ms）、空间分辨率亦然（0.4–0.5 mm 对 0.1–0.2 mm）"是硬件决定的物理边界，严重钙化问题"并非单纯提高时间分辨率所能解决"。讨论中还涉及双能量 CT（dual-energy CT, DECT）做心肌灌注的探索性证据（Ruzsics 等在 36 例患者中对 SPECT 检出的灌注缺损诊断准确率 >90%），指出解剖学成像向功能学评估扩展的方向。局限方面，作者坦承 128/256 层机多数新研究聚焦图像质量与辐射剂量而缺少大样本诊断精度数据，钙化对 256/320 层机的影响也还需验证；值得注意的是，本文部分叙述（如各研究入选标准、异质性处理）文中未详述，这是综述类文章固有的信息边界。与 Sun 等此前的系列综述对话是全文的一条暗线——多位引用文献的通讯作者即为本文第二作者，这提示该综述承接其研究组的连续性工作。

一句话总结

我的理解是，这篇综述真正想说的其实是"诊断精度没有免费午餐"：每代新硬件都解决了上一代的主要痛点（屏气、心率、剂量），却把最深的两个坑——心脏运动与钙化晕开——原封不动留给了下一代；CCTA 的阴性排除价值近乎完美，阳性判读却始终要给钙化打折。读这篇时应当记住它是立场偏支持的综述（作者团队长期从事该方向研究），关键数字引用时最好回查原始多中心试验。
